iODM-Btpad_Plus 一拖四蓝牙测试系统

产品描述：

1、 21.5 寸触控大屏，纤薄机身，机身线条流畅，操作显示更便捷；

2、 Windows 10 系统，4GB+128GB 大内存；

3、 内置大容量存储硬盘，可以自行更换播放音乐；

4、 内置 RTC 时间管理，可以记录测试时间；

5、 可设置开始和结束地址，超出范围不连接；

6、 实时显示被测蓝牙的电池电量；

7、 实时显示被测蓝牙的 RSSI；

8、 可设置音乐音量、通话音量；

9、 自定义项目名称，测试产品更容易分辨

10、 可设置蓝牙名称校验，自动判断是否同一产品测试；

11、 一体化机身，桌面更简洁；

12、 可外接扫描枪，扫描连接被测蓝牙 MAC；

13、 支持 AVRCP：播放、暂停、上一曲、下一曲、音量加、音量减、来电、通话、挂断、语音助手按键功能；

14、 支持所有蓝牙芯片方案产品线：高通/CSR、创杰、Broadcom、BK 上海博通、中星微、建荣、RDA、炬力、杰理、络达、安凯、易兆微、汉天下、BES 恒玄、WT 风洞、中科蓝讯、Realtek 瑞昱等，蓝牙兼容性问题；

15、软件免费升级，系统可联网 OTA，APP 发升级包升级；

功能介绍：

1、 测试时间统计；

2、 成功率百分比；

3、 测试状态显示；

4、 成功失败总数计数；

5、 清空成功失败计数；

6、 复位当前测试通道；

7、 显示当前蓝牙的测试项目

蓝牙名称：当前设备连接的蓝牙名称； 蓝牙地址：当前设备连接的蓝牙地址；

信号强度：当前设备连接的蓝牙信号强度； 电池电量：当前设备连接的蓝牙电池电量；

音频编码：当前设备连接的蓝牙音频编码格式； 播放状态：当前设备音乐测试播放状态；

播放按键：当前设备连接的蓝牙播放按键按下的次数，仅接收到指令之后才会计数，按键可以在高级设置中勾选：播放、暂停、上一曲、下一曲、音量加、音量减，语音助手；（连上默认是音乐模式（A2DP），先测试其他按键最后按暂停键）；

8、 显示当前搜索到的设备状态（默认不显示，点击左上角小牛 logo 可开启关闭显示）；

9、 测试辅助按键，可在高级设置内“启用按键”勾选后使用，不勾选默认不显示；

10、 软件版本与设备号显示区域；

11、 系统时间显示区域；

12、 公司网址显示区域；

13、 测试项目显示；

14、 屏幕键盘调用，点击即可调用怕屏幕键盘；

开始地址：勾选后连接时过滤地址，不在范围内的地址不进行连接，后面文本框填写开始地址；

结束地址：勾选后连接时过滤地址，不在范围内的地址不进行连接，后面文本框填写结束地址；

校验名称：勾选后，后面填写对应蓝牙名称，如连接名称与填写名称不一致时，则会显示红色名称，且最终测试结果显示失败；

电池电量：设置电池电量上下限，超出范围报红，且最终测试结果判断失败；

信号强度：设置连接后信号强度上下限，非搜索信号， 用于判断被测设备信号接收能力；

播放：勾选可测试播放按键并记数（需被测产品有此按键功能）；

暂停：勾选可测试暂停按键并记数（需被测产品有此按键功能）；

上一曲：勾选可测试上一曲按键并记数（需被测产品有此按键功能）；

下一曲：勾选可测试下一曲按键并记数（需被测产品有此按键功能）；

音量加：勾选可测试音量加按键并记数（需被测产品有此按键功能）；

音量减：勾选可测试音量减按键并记数（需被测产品有此按键功能）；

耳机版本：勾选可测试耳机软件版本，需支持我司协议，后面文本框填写自定义指令（提供耳机我司调试）；

自定义 1、2、3、4：可发送自定义指令，支持透传；

通话测试：支持自动模式和手动模式

自动模式下，自动进入通话，延时设置的时间后自动判断 PASS；

手动模式下，自动进入通话，测试面板弹出“√”“×”，手动点击判断成功失败；

MIC1 发送、MIC1 返回：支持测试 4 组 MIC，后方文本框填入 MIC 测试指令以及返回指令，通话测试时自动切换 MIC；

左右声道播放：勾选此选项，耳机连接成功之后自动播放左右声道提示音；

提示音播放：勾选此选项，耳机连接之后操作自动播放提示音；

来电铃声播放：勾选此选项，切换至通话模式时系统自动播放来电铃声；

语音助手：勾选可测试语音助手键并记数（需被测产品有此按键功能）；

切功能测试：勾选此项，耳机语音助手按键按下之后会直接切换到通话测试；

双耳电量：勾选此项，可分别显示左右耳机电量（需支持我司协议）；

保存设置：保存当前设置项目；

退出设置：退出当前设置页面，返回至测试界面；

导出报表：勾选对应报表，可导出至 U 盘根目录；

全部导出：将存储报表全部导出至 U 盘根目录；

删除报表：删除勾选的对应报表；

全部删除：删除目录内全部报表；

界面显示的报表支持在本界面直接点击打开

（注意：报表打开查看完毕之后需要关闭才可以退出进行测试，未关闭报表回影响测试程序运行）

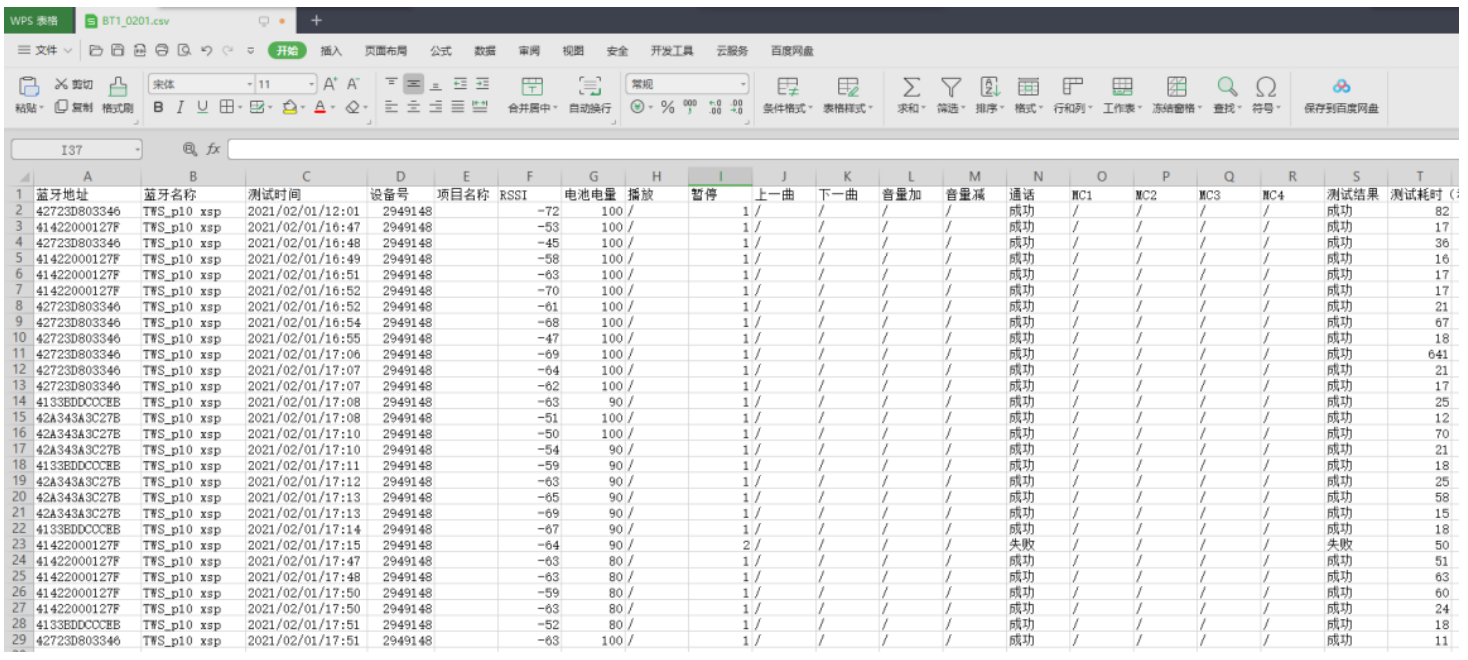

正常测试报表如下：

BTPAD_Plus 一拖四智能蓝牙测试仪烧机模式自动记录续航测试过程的各种数据、放电曲线，老化结束生成报表记录，过程无需人工跟进的监测系统。

相比传统的耳机续航能力检测，是模拟使用场景，用手机进行煲机老化，人工去进行记录，有以下缺点：

1、时间成本高，需要多部手机煲机。

2、人力消耗大，需要人工时时跟进。

3、时间精度低，由于人工记录，易出现记录不及时的情况。

4、手机无法查看具体电量数值，难以准确记录电量使用状态。

5、手机需要不停充电，这样会加速手机电池老化速度，你就等着买手机吧。

6、手机买的越多，就越经常丢。

BTPAD_Plus 一拖四智能蓝牙测试仪有以下几个特点：

1、每台仪器支持 4 通道并行老化，适合研发阶段小范围续航摸底测试；自动保存记录。产线测试可以多台使用信号不串扰。

2、支持各种信息实时显示，包括 MAC 地址、耳机名、RSSI、电池电量、编码等。

3、支持多种蓝牙连接方式，（扫码连接和搜索连接）；

4、内置音源。

5、支持切换烧机模式和正常测试模式，不用重复购买。
