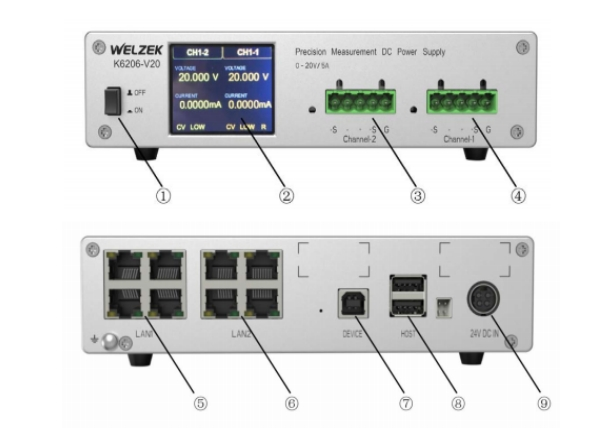

在半导体制造与测试领域，微小的电气参数偏差可能导致芯片性能的巨大差异乃至功能失效。高精度程控电源作为为芯片提供“纯净”且“精准”电能的核心仪器，其作用已远超简单的供电范畴，直接关乎测试结果的置信度与产品良率。

其首要作用在于为芯片建立精确、稳定的电气测试条件。无论是晶圆级参数测试（WAT）还是成品芯片的功能验证，都需要在特定的电压、电流偏置下进行。例如，在测试晶体管的阈值电压或放大器的增益时，电源输出的毫伏级甚至微伏级的误差都可能导致测量结果的系统性偏移。高精度程控电源凭借其极高的设定分辨率（如1μV/1μA）和超低的输出噪声，能够构建一个接近理想的电气测试平台，确保每次施加的激励信号都严格一致，为后续的数据比对与分析奠定了可靠基础。

另一关键作用是实现复杂的动态测试时序。现代芯片，尤其是数字处理器和混合信号芯片，其工作状态会在纳秒至微秒级时间内快速切换。模拟这些真实工况，需要电源能够进行高速、精准的电压摆率（Slew Rate）控制和序列化输出。例如，在测试芯片的功耗管理单元时，需要电源按照预设脚本，在极短时间内完成从休眠电压到全负荷工作电压的跳变，并精确测量瞬态电流。这要求程控电源不仅具备静态的高精度，更需优异的动态响应能力和先进的序列编辑功能。

为实现上述作用，高精度程控电源依赖多项核心技术。其核心在于基准电压源与误差放大环路的设计，通常采用低温漂的齐纳二极管基准和精密的斩波稳零放大技术，以保障输出在长时间、宽温范围内的绝对精度。在输出级，低噪声、高带宽的线性调整技术被普遍采用，以抑制开关电源常见的纹波与噪声，为敏感模拟电路提供“安静”的电源环境。同时，为实现快速的瞬态响应，其闭环反馈系统需要极高的增益带宽积，并常采用前馈补偿等先进控制算法，以在负载电流剧烈变化时依然维持输出电压的稳定。

数字化与智能化是现代高精度电源的另一技术实现路径。内部高精度ADC/DAC、数字信号处理器以及功能强大的控制软件的引入，使其能够执行复杂的校准、补偿和序列化操作。用户可以通过SCPI指令或图形化界面灵活编程，实现多通道电源的同步、复杂波形的生成以及对被测器件（DUT）电压电流的实时高速采样，从而将电源从一个简单的激励源，升级为一个集供电、测量与控制于一体的智能化测试节点。

因此，在半导体测试的严苛舞台上，高精度程控电源已演变为一个不可或缺的关键角色。它从提供基础的“能量”进化为定义测试“条件”与“时序”的核心，通过其静态与动态的精密控制能力，确保了芯片性能评估的准确性与可重复性，为半导体产业持续迈向更小工艺节点和更高性能提供了底层的测试保障。
