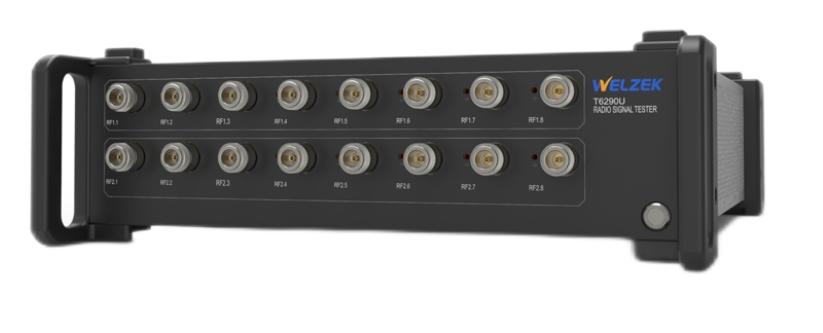

在从5G通信到物联网设备测试的各个环节，无线射频综测仪如同一位全能的“信号医生”，默默保障着无线信号的健康与稳定。许多工程师虽日常使用，却未必深究其内部如何精密协作，将无形的电波转化为精准的数据。本文将深入剖析其核心工作机制，并揭示它在现代科技中不可或缺的关键应用领域。

一、核心架构：三大系统协同工作原理

射频收发系统——信号的“口”与“耳”，该系统是仪器与外界信号交互的物理接口。高线性度功放和低噪声放大器确保了信号发射的纯净度与接收的灵敏度，其动态范围可达160dB以上，能同时捕获微弱信号和抵抗强干扰。

信号处理系统——数据的“大脑”，采用软件定义无线电（SDR）架构，通过高速ADC/DAC转换器实现模拟与数字信号的转换。数字下变频（DDC）和专用信号处理芯片（如FPGA）负责实时解调、滤波和运算，将原始波形转化为可分析的调制参数和协议数据。

测量与控制系统——指挥的“中枢”，由主处理器、校准源和参考时钟构成。高稳定度恒温晶振（OCXO）提供时基参考，确保频率测量精度达到0.001ppm。智能控制系统管理各模块时序，执行自动校准算法，保证长期测量一致性。

二、工作流程：从信号捕获到结果输出的完整链条

当信号进入仪器，首先经过可调衰减器和前端滤波，进行幅度调整与带外抑制。随后信号分为两路：一路进入频谱分析路径，通过本振扫描完成频域特性测量；另一路进入解调分析路径，通过数字下变频和相干解调，提取I/Q数据，进而计算EVM、频率误差等指标。整个过程在微秒级内完成，实现实时分析。

三、四大核心应用领域解析

1. 移动通信研发与制造

在5G基站和终端测试中，综测仪用于验证毫米波波束成形性能、大规模MIMO吞吐量及终端射频一致性。其多通道同步测试能力，大幅缩短了产线校准时间，提升生产效率。

2. 物联网设备认证测试

针对NB-IoT、LoRa等低功耗广域网设备，仪器模拟基站进行连接压力测试与功耗分析，确保设备在复杂网络环境下满足3GPP或行业标准的射频性能要求。

3. 航空航天与国防电子

在卫星通信、雷达信号分析等场景，仪器的高相位噪声性能和脉冲分析功能至关重要。它能够精确测量跳频信号、分析复杂调制样式，为关键系统提供可靠性验证。

4. 汽车电子与智能网联

在车载V2X（车路协同）、毫米波雷达的测试中，仪器可模拟多普勒频移与高速移动场景，验证通信模块在动态环境下的稳定性和抗干扰能力，保障智能驾驶安全。

四、技术演进与选型要点

随着技术发展，现代综测仪正朝着多制式融合（支持5G/6G、Wi-Fi 7）、硬件虚拟化（与软件平台深度集成）和智能化（AI辅助诊断）方向演进。用户选型时应关注其频率覆盖范围、调制带宽、分析速度以及是否支持后续标准升级，以适应快速变化的技术需求。

无线射频综测仪的工作原理，融合了射频工程、数字信号处理与智能控制的尖端技术。正是其内部精密的协作机制，使之成为无线通信从研发、生产到维护全链条的质量基石。理解其工作原理，不仅能更高效地发挥仪器价值，更能洞察无线技术发展的底层逻辑，应对未来更复杂的测试挑战。
