在现代电力电子和功率器件测试中，单一的测试仪器往往无法完成复杂的验证任务。将程控电源、示波器与电子负载三者集成，构建一套自动化联动测试系统，已成为提升测试效率与数据可靠性的关键技术手段。这样一套系统的成功搭建，不仅涉及硬件连接，更需要精心的软件设计和流程规划。

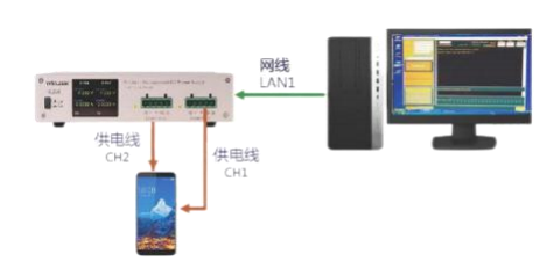

系统构建的第一步是搭建稳定可靠的硬件基础。物理连接上，需使用合适的线缆将程控电源的输出端连接到电子负载的输入端，而示波器的电压探头和电流探头（或采用专门的分流器）则需要精确地接入这一供电回路中，以同步监测电压与电流波形。一个常被忽视却至关重要的细节是接地环路的规避。不当的接地方式会引入显著的测量噪声。理想的做法是采用差分测量技术，或确保所有仪器通过电源地线单点接地，以消除地电位差带来的干扰。此外，为减少辐射和传导干扰，所有连接线缆应尽量短，并避免与功率线平行走线。

实现真正“联动”的核心在于通信与控制层的集成。现代测试仪器通常支持GPIB、USB、LAN（LXI）或RS-232等多种通信接口。在选择时，需权衡速度、距离与系统复杂性。对于中小规模测试系统，基于以太网的LAN（LXI）接口因布线灵活、速度较快且支持远程控制，已成为主流选择。通过一台控制计算机（或嵌入式工控机）运行测试软件，向三台仪器发送标准SCPI指令，即可实现精准的时序控制：例如，命令程控电源输出特定电压斜坡，同时触发电子负载切换至恒流模式，并令示波器开始捕获数据。

软件平台的开发是释放系统潜力的关键。除了仪器厂商提供的专用软件，使用通用的测试开发环境（如NI LabVIEW、Keysight VEE或基于Python的PyVISA库）能提供更高的灵活性。一个健壮的测试程序应包含初始化、参数配置、安全校验、序列执行、数据采集与异常处理等模块。它能够编排复杂的测试场景，例如对一块电池模拟芯片进行动态负载测试：系统可编程控制电源模拟电池电压的跌落，同步命令电子负载施加脉冲电流，并由示波器实时监测芯片输出端的瞬态响应，所有数据被同步记录并自动生成报告。

在系统正式投入使用前，充分的验证与校准不可或缺。必须验证整个系统的时序同步精度，确保示波器的触发时刻与电源、负载的状态改变严格对齐。应对测量链路的准确性进行校准，例如，通过高精度数字万用表来验证系统测量的电压、电流值是否在允许误差范围内。

搭建一套高效的程控电源、示波器与电子负载联动测试系统，是一项融合了硬件工程、通信协议与软件开发的综合性工作。它通过自动化取代了传统手动操作的繁琐与不精确，使得复杂的功率特性分析、应力测试和可靠性验证得以高效、可重复地进行，为电源模块、电池管理、功率半导体等产品的研发与品控提供了强大的数据支撑。
