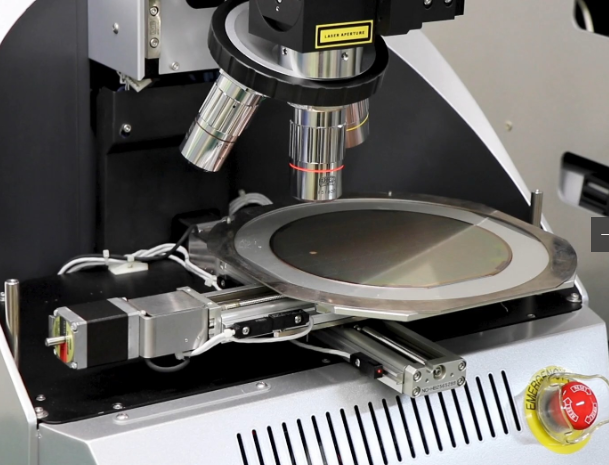

在半导体制造的复杂流程中，晶圆CP测试系统发挥着至关重要的前端筛选与质量管控作用。它不仅是芯片性能的“第一道守门员”，更是平衡质量与成本的核心环节。通过其精密的测试能力，该系统能直接且显著地提升芯片良率，并系统性地降低测试成本，为企业的竞争力提供坚实支撑。

提升芯片良率的核心机制：早期失效筛查与过程监控

晶圆CP测试发生在芯片封装之前，直接对晶圆上的每个独立管芯进行全面的电性参数和基本功能测试。这一阶段的核心价值在于“早发现、早剔除”。制造过程中引入的微观缺陷、工艺波动或设计边际问题，都会导致部分管芯无法正常工作。CP系统能够精准地识别出这些早期失效的芯片，并在晶圆地图上将其标记为失效点。这直接防止了将已知的不良品送入后续昂贵且耗时的封装环节，避免了无效的封装成本浪费。从整体生产流程看，它显著提高了流入封装和最终测试环节的产品质量基础，从而直接提升了最终可售芯片的良率。

更重要的是，先进的CP系统不仅是筛选工具，更是过程监控的传感器。它产生的海量测试数据（如特定参数在晶圆上的分布图）能够实时反馈给制造部门。例如，如果测试数据显示晶圆边缘区域的芯片阈值电压普遍偏高，这可能指向光刻或离子注入工艺在边缘区域存在系统性偏差。生产团队可以据此迅速调整工艺参数，从源头上改善一致性，从而在下一批次生产中实现良率的普遍提升。这种基于数据的快速反馈闭环，将测试环节从被动的质量检查，转变为主动的工艺优化驱动者。

降低测试成本的系统化路径：优化资源配置与提升运营效率

在降低测试成本方面，晶圆CP测试系统通过多种策略产生直接经济效益。最直观的是避免了无效的封装成本。封装成本通常占据芯片总成本的相当比例。通过CP测试剔除不良品，避免了为这些注定失败的产品支付封装费用，实现了显著的直接成本节约。

其次，通过优化测试资源配置来降低成本。现代CP测试系统支持多站点并行测试技术，可以同时测试晶圆上的多个乃至数十个管芯，将昂贵的测试机台时间利用率最大化，从而摊薄每个芯片的测试机时成本。此外，智能的测试程序能够根据产品类型和风险等级，动态调整测试项目的覆盖范围和测试时间，在保证必要质量监控的前提下，剔除冗余或低价值的测试项，实现测试效率的最优化。

再者，降低了后续FT（最终测试）环节的压力和成本。由于CP阶段已经剔除了大部分功能缺陷，流入FT的芯片整体质量更高，这可以减少FT环节的复测率和故障分析工作量，缩短FT测试时间，从而降低整个测试流程的总成本。

晶圆CP测试系统对良率与成本的贡献，是一个贯穿制造全链条的系统工程。它通过前端的精准筛选保障了后端流程的价值投入，又通过数据洞察驱动前道工艺的持续改进。投资于一个高效、智能的CP测试解决方案，不仅能立即节省封装浪费，更能通过提升整体制造水平，为企业构建起持久的质量与成本优势，这在竞争日益激烈、工艺日益复杂的半导体行业中具有战略性意义。
