Wi-Fi产线测试中，如何快速精准地区分射频硬件故障与软件配置问题？

2026-03-18(6)次浏览

在Wi-Fi设备的规模化生产线上，面对未能通过测试的设备，最紧迫的挑战就是快速精准地判断问题根源：究竟是射频硬件存在物理性故障，还是软件配置或协议栈实现存在逻辑性问题。这两种不同性质的问题，其排查路径和解决成本差异巨大。建立一套高效的诊断流程，成为提升产线整体效率与直通率的关键。

在Wi-Fi设备的规模化生产线上，面对未能通过测试的设备，最紧迫的挑战就是快速精准地判断问题根源：究竟是射频硬件存在物理性故障，还是软件配置或协议栈实现存在逻辑性问题。这两种不同性质的问题，其排查路径和解决成本差异巨大。建立一套高效的诊断流程，成为提升产线整体效率与直通率的关键。

快速诊断的第一步，在于细致分析测试失败的具体模式。射频硬件故障通常会表现出与物理特性直接相关的系统性、可重复的异常。典型的模式包括：

1、发射机故障：所有信道的输出功率均显著偏低、接近零或超出上限；信号的调制质量（如EVM值）整体恶劣，不随信道或频率有明显改善；频谱形状出现明显畸变（如出现异常谐波）。

2、接收机故障：在所有信道或频段上，接收灵敏度都远低于标准；或者接收链路完全不通。

3、天线或射频前端故障：可能表现为信号不对称，例如2.4GHz频段测试通过而5GHz频段完全失败，或者某些空间流的性能严重劣化。

相比之下，软件配置问题导致的失败，往往呈现出更强的逻辑性和条件性。例如：

1、设备仅在某个特定信道或某个特定国家区域码下测试失败。

2、设备能够扫描到网络，但无法完成关联认证等协议交互的某一步骤。

3、设备基本射频指标正常，但在进行特定吞吐量测试或安全协议（如WPA3）握手时失败。

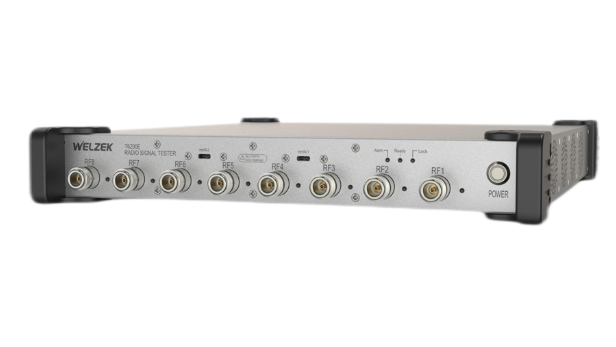

Wi-Fi产线测试

基于初步判断，产线应配备并善用标准化诊断工具，进行针对性验证。

1、针对疑似硬件故障的验证：

（1）使用网络分析仪或专用的射频诊断夹具：绕过设备的数字基带，直接测量其射频前端的S参数（如回波损耗、插入损耗），可以快速判断天线匹配、滤波器或射频开关是否损坏。

（2）进行极限条件下的简单环路测试：让设备在“回环”模式下，以固定功率和频率发射一个简单信号，使用频谱分析仪直接观察其频谱纯度和功率。如果在此模式下信号依然异常，则硬件故障的可能性极高。

2、针对疑似软件配置问题的验证：

（1）固件与配置比对：检查设备加载的固件版本、校准数据、国家码、MAC地址等关键配置参数是否与当前测试要求及合格样机一致。

（2）协议一致性诊断：使用支持深度协议解析的测试仪表，捕获设备与测试AP之间的完整信令交互。通过分析信令序列（如关联请求/响应、认证握手），可以精准定位协议栈在哪一步骤出现问题，例如是否发送了错误的信元或未能正确处理来自网络的特定指令。

（3）基础功能与恢复测试：尝试对设备进行恢复出厂设置，或刷新一个已知良好的基础固件版本。如果操作后设备能通过基本测试，则强烈指向原软件配置或特定版本固件存在问题。

为了快速精准地完成区分，最有效的策略是构建一个层次化的诊断决策树。

1、第一层：基础判断。分析测试报告失败项模式，利用上述特征进行初步归类。

2、第二层：快速验证。对于疑似硬件问题，用射频诊断夹具快速抽查关键点；对于疑似软件问题，检查配置、尝试重启或恢复。

3、第三层：深入分析。将疑难问题设备导向配备有高级协议分析仪和频谱仪的深度诊断工位。在此工位进行完整的信令抓取和频谱分析，出具诊断报告。

通过这种流程设计，大部分简单问题可在Wi-Fi产线测试被快速分类，只有少数复杂问题需要进入深度分析，从而在保证诊断精准性的前提下，最大化产线的整体测试效率。这将帮助生产团队有效隔离问题，将硬件不良品送回维修，将软件配置问题在线纠正，最终保障产品的出厂质量与生产节奏。
