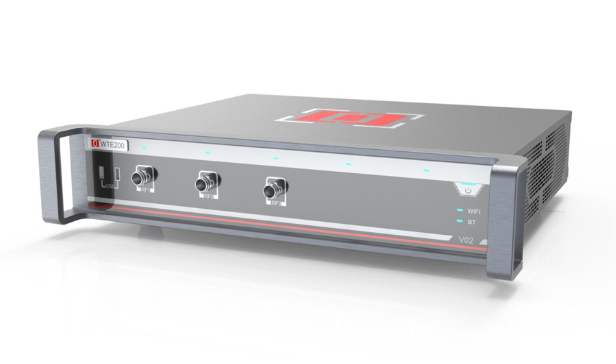

在复杂的通信测试中，往往需要信令测试仪与其他设备（如频谱仪、示波器、机械手）协同工作。外部触发接口正是实现这一协同的关键——它可以让信令测试仪在接收到外部电平时开始测试，或在特定事件发生时输出脉冲去触发其他设备。掌握外部触发接口的使用，能让自动化测试更加精准。

接口类型与信号定义

大多数信令测试仪背板提供BNC或SMA接口作为触发输入/输出。接口旁通常标有“Trigger In”和“Trigger Out”。触发信号一般为TTL电平（0-5V），上升沿或下降沿有效。输入阻抗通常为1kΩ或50Ω，输出驱动能力为5V TTL。在使用前，查阅仪器手册确认接口电气特性，避免损坏。

触发模式设置

进入信令测试仪的“触发”菜单，可选择以下模式：

1、内部触发（默认）：仪器按自身时序启动测试，适合常规信令流程。

2、外部触发（输入）：仪器等待外部TTL脉冲，收到后开始执行当前测试序列。此模式常用于与产线PLC联动——当产品到位，PLC发出信号，仪表立即开始呼叫或注册测试。

3、触发输出：仪器在特定事件发生时（如呼叫建立成功、注册失败）输出一个脉冲，用于同步示波器捕捉射频信号，或通知机械手进行下一步动作。

硬件连接步骤

用50Ω同轴电缆将触发源（如PLC的DOUT端口）连接到信令测试仪的“Trigger In”接口。若触发源为继电器接点，需外接上拉电阻至5V。对于触发输出，将仪器的“Trigger Out”连接到目标设备（如频谱仪的外部触发输入）。建议使用长度不超过3米的屏蔽线，减少电磁干扰。

配置示例：产线手机主板测试

产线机械手将主板放入屏蔽箱后，需要信令测试仪立即发起5G注册。配置如下：在仪表中加载注册测试序列，将“触发源”设为“外部”，“极性”设为“上升沿”，“超时”设为5秒（若5秒内无触发则报警）。PLC在机械手到位后输出一个100ms宽度的5V脉冲。每当脉冲到来，信令测试仪即执行一次注册测试，并将PASS/FAIL结果通过GPIB回传上位机。

配置示例：结合频谱仪抓取瞬间杂散

在测试手机突发发射时，可用信令测试仪的输出触发频谱仪。设置信令测试仪在移动终端开始发射上行数据包时，从“Trigger Out”输出脉冲。将该脉冲连接到频谱仪的外部触发输入，频谱仪设置为“单次”模式并延时适当时间（如50μs），即可精准捕获突发信号的频谱。

常见问题与排查

触发不响应：检查信号极性设置与触发源是否一致（上升沿/下降沿）；用示波器确认外部触发信号幅度是否达到TTL高电平（>2.4V）。误触发：触发信号存在毛刺，可在信令测试仪中设置触发延时（如2ms），或对信号进行RC滤波。输出无脉冲：确认事件条件已满足（如注册完成），且输出使能打开。

信令测试仪的外部触发接口是实现测试自动化和多设备同步的实用工具。通过合理设置触发模式和连接，可以显著提升测试效率和一致性。初次使用时，先用示波器观察触发波形，再逐步调试时序参数。
