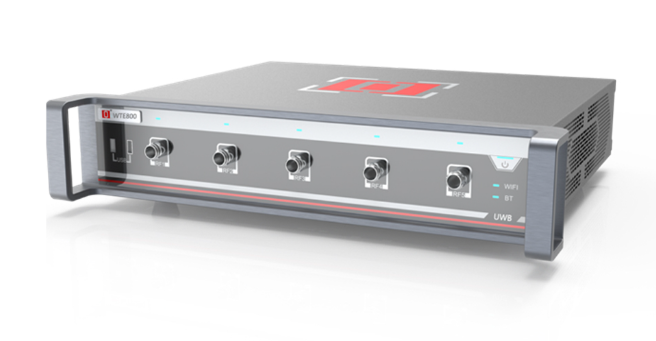

在WiFi7设备测试中，短帧突发信号（如信标帧、ACK应答、触发帧）的EVM测量是一大挑战。这类信号持续时间极短（几十微秒到几百微秒），且出现时间随机。如果WiFi7综测仪的时域同步设置不当，捕获窗口无法准确对齐信号起始点，测得的EVM会严重失真。下面介绍几种实用的同步设置技巧。

挑战来源

短帧突发的EVM测量要求仪器在信号到达的瞬间开始采集，并在信号结束前完成分析。WiFi7综测仪默认的自由运行模式或电平触发模式，可能因触发延迟或噪声误触发而错过信号。此外，短帧的头部同步序列较短（如L-STF仅8μs），若仪器的同步算法未能在该窗口内锁定，解调结果将完全错误。

技巧一：使用外部触发同步

对于周期性出现的短帧（如每100ms一次的信标），可用WiFi7综测仪的外部触发输入。将被测设备的帧起始指示信号（如GPIO输出）连接到仪器的Trigger In，设置触发模式为“外部上升沿”，延时设为0，捕获长度设为帧长的1.2倍。这样，仪器在帧开始时刻精确启动捕获，彻底消除时间抖动。此方法精度最高，但需要被测设备提供同步信号。

技巧二：优化内部电平触发的参数

如果没有外部触发，可使用仪器的“增强型电平触发”。设置触发源为“射频包络”，触发电平设为比底噪高6dB，触发位置设为“前导码中心”（即触发点在信号前导码的中间位置）。同时，开启“触发抑制”（Holdoff）功能，避免同一信号被多次触发。例如，对于50μs的短帧，设置触发抑制时间为100μs。还需调整触发延时，让捕获窗口覆盖完整帧。

技巧三：使用“最小捕获时间”缩短分析窗口

WiFi7综测仪默认的捕获长度通常为几毫秒，但测量短帧只需几百微秒。将捕获时间手动设置为帧长的1.2倍（如帧长100μs，捕获时间设为120μs），可大幅降低底噪积分时间，提升信噪比，同时避免后续的空闲时隙被纳入分析。配合“帧搜索”功能，让仪器在捕获窗口内自动寻找有效帧，即使触发位置略有偏差也能正确锁定。

技巧四：启用“短前导码”模式

WiFi7支持更短的前导码格式（如与传统兼容的L-STF缩短至4μs）。在WiFi7综测仪的解调设置中，选择“短前导码检测”模式，并降低相关阈值（从默认0.8降至0.6），提高对微弱短帧的识别率。同时关闭“信道估计平滑”功能，因为短帧的信道变化可忽略，平滑反而会引入延迟。

验证同步效果

设置完成后，用已知EVM的黄金样机发送短帧，对比多次测量的EVM值。如果标准差在0.5%以内，说明同步稳定。如果波动大，应检查触发电平是否过低（导致噪声误触发）或过高（漏触发）。

测量短帧突发的EVM，关键在于WiFi7综测仪的时域同步。通过外部触发、优化电平触发参数、缩短捕获窗口、开启短前导码模式，可以稳定捕获并准确解调。掌握这些技巧，能显著提升对WiFi7中短帧交互场景（如OFDMA随机接入、波束成形训练）的测试信心。
