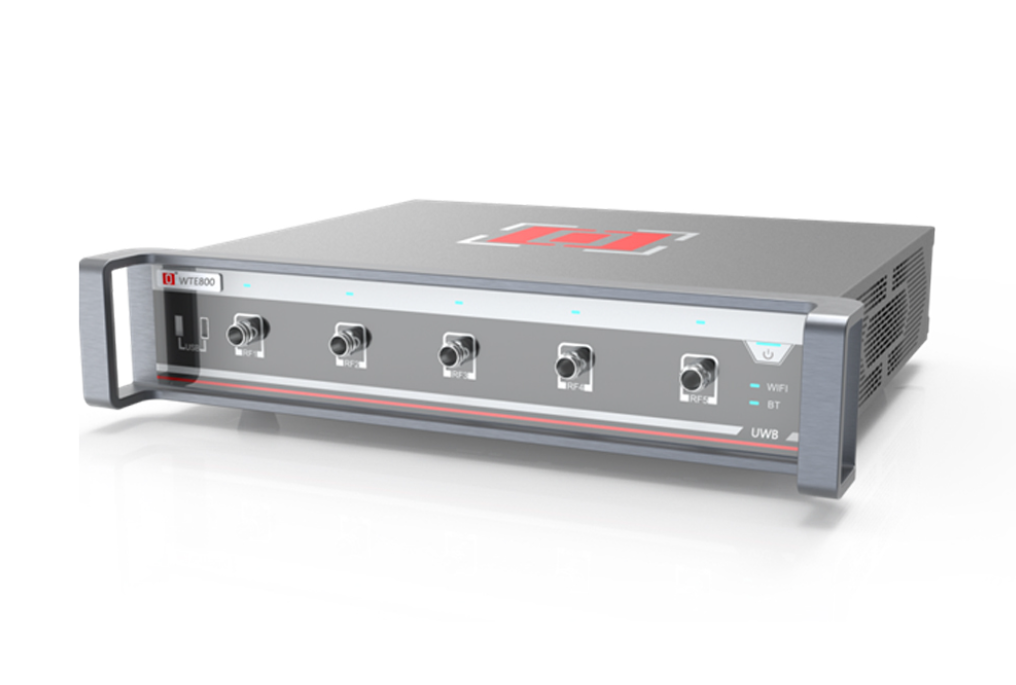

用Wi-Fi综测仪测量EVM时，不少工程师会发现一个现象：同样的信号，换个分辨率带宽（RBW）设置，测出来的EVM数值差了几个dB。这并非仪器出了故障，而是RBW的变化从多个维度影响了测量结果。

滤波器带宽对信号完整性的影响

RBW本质上是一个带通滤波器，它决定了仪器在测量时能“看到”多宽的频率范围。当RBW设置过窄时，相当于在信号带宽上加了一个“紧箍咒”，会直接截断信号的一部分能量。对于带宽较宽的Wi-Fi信号（如160MHz的802.11ax信号），窄RBW会滤除信号频带边缘的子载波，导致接收端解调时丢失部分信息，EVM读数自然变差。这就好比用一条窄水管去接汹涌的水流——漏掉的水就是丢失的信号成分。

滤波器引入的噪声与失真

低通滤波器虽然可以降低带外噪声，但也会引入自身的群延迟、IQ增益失配和相位失配。对于高阶调制信号（如Wi-Fi 7的4096-QAM），滤波器带来的额外误差会直接叠加到EVM结果中，使测量值比真实值偏高。在实际测试中，当滤波器截止频率从63MHz切换到旁路模式时，80MSPS信号的EVM可改善多达11dB。

分辨率带宽与测量时间的权衡

RBW的设置还间接影响信噪比。窄RBW虽然降低了噪底，但会延长测量时间。如果测量时间超出了信号持续的脉冲窗口（如短突发的Beacon帧），仪器可能只捕获到部分信号而非完整的Wi-Fi帧，导致EVM计算基于不完整的符号数据。

正确设置RBW的建议

Wi-Fi综测仪通常建议将RBW设置为信号带宽的1%至3%，或使用仪器的“Auto Setup”功能自动匹配。测量802.11ax 160MHz信号时，RBW宜设置在1-3MHz区间。如需精确对比不同测试条件下的EVM，务必保持RBW设置一致。
