UWB是一种IEEE  802.15.4a/z标准技术，针对安全的精准微 定位应用进行了优化，广泛应用在精准室内定位、位置信息 服务以及安全信息交互等领域。作为超宽带技术，  UWB测 试系统需要至少500MHz带宽、皮秒级别的定时精度、更高 的接收机灵敏度以及更大的频率范围。

完整的FiRa物理层一致性测试解决方案

FiRa联盟致力于UWB应用的广泛普及，强调了超宽带技术在 测量目标距离时提供精准性和安全性的独特能力。 FiRa联盟 物理层技术基于IEEE  802.15.4系列规范的高速率脉冲重复频 率UWB技术标准。FiRa联盟一致性和认证工作组制定物理层 技术规范以及一致性测试规范，为所有FiRa联盟成员包括芯 片、设备、测试方案厂家提供统一标准的测试认证要求。

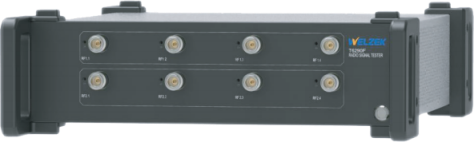

为准电子T6290F新一代无线综测仪产品，最大支持2GHz分 析带宽，频率范围从75MHz到10GHz，可以支持UWB系统 要求的所有信道（CH0到CH15）以及不同带宽。T6290F每 个通道内置合路器，为UWB设备提供皮秒级精度的飞行时 间（TOF）测试和校准。同时，配合为准电子的可调时延连 接器（TDU），可以对不同射频通道的时延进行精准调整， 进行UWB设备的到达角（AOA）测量。

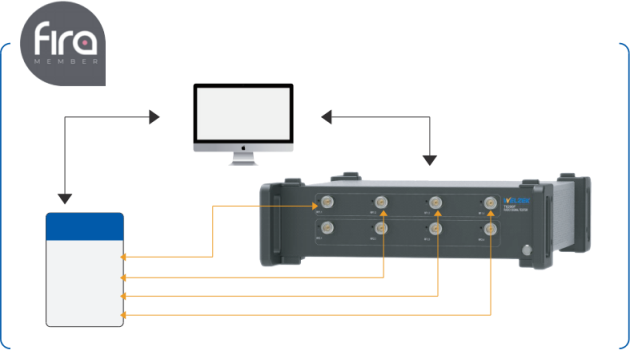

为准电子T6290F UWB测试系统，是目前国内唯一一家通   过FiRa联盟物理层一致性测试的认证平台，该系统可用于    FiRa联盟授权测试认证实验室以及设备厂家的认证预测试。 该测试系统通过Welzek Tool工具软件，支持标准的UWB控 制接口（UCI），控制UWB被测件，配合T6290F综测仪形  成自动化的FiRa认证测试解决方案。

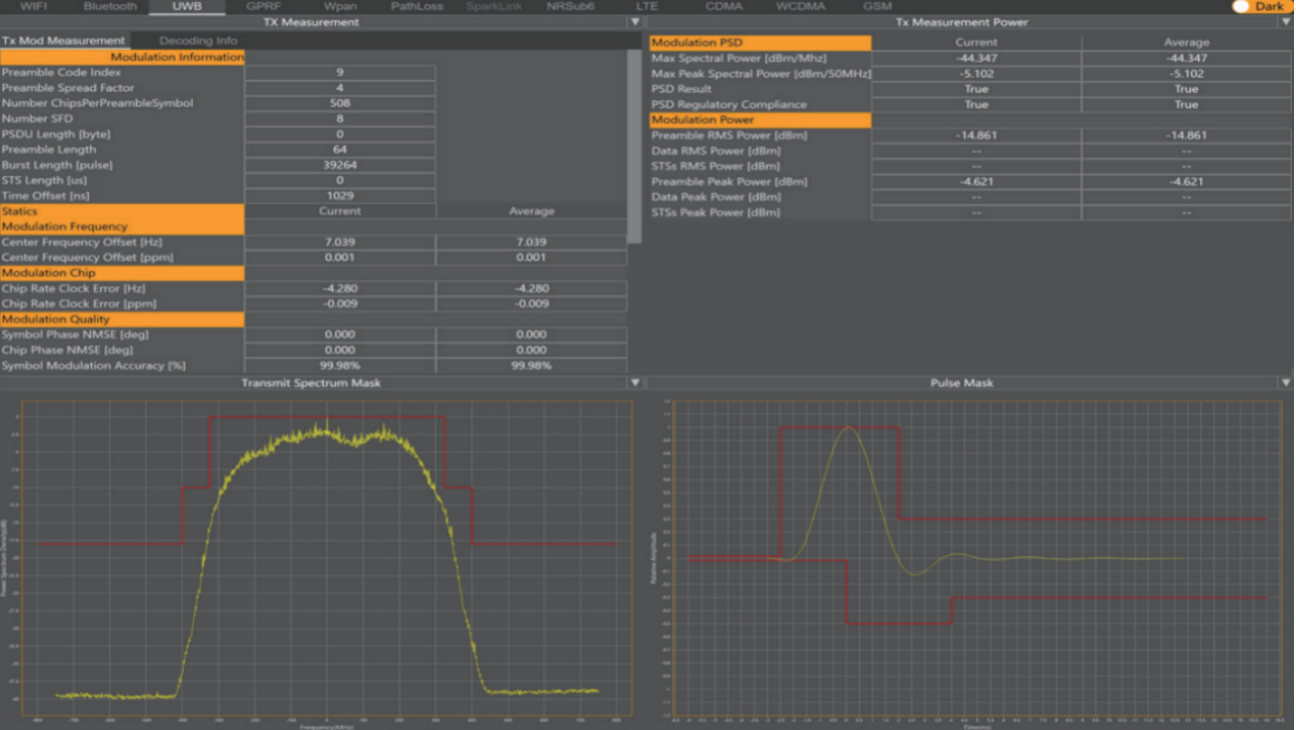

UWB典型测试用例

.  BPRF/HPRF Mode

.  Transmitter Packet

Format  Transmitter PSD

Mask

. Carrier Frequency

Tolerance .  Pulse Timing

·  Baseband Impulse

Response . Transmit Signal

Quality

· Receiver Sensitivity

· Receiver First-Path Dynamic Range Receiver Dirty Packet Test

· Receiver Packet Format

· ToF

· AoA

关键技术指标

 频率范围：75MHz-10GHz

 分析带宽：2GHz

 输出功率范围：-120dBm到15dBm

.   时延调整步进（TDU）：1ps

.   最大可配置时延（TDU）：80ps
