一片12英寸晶圆上，有数百到数千颗die。它们在同一片衬底上经历相同的制造工艺，但最终并非每一颗都能正常工作。工艺偏差、颗粒污染、光刻对准偏移，都会让部分die失效。如果把这些die全部封装后再测试，封装成本就白白浪费了。晶圆CP测试系统要解决的问题，正是在划片和封装之前，识别出这些异常芯片，只让良品进入下一道工序。

探针卡：电气连接的桥梁

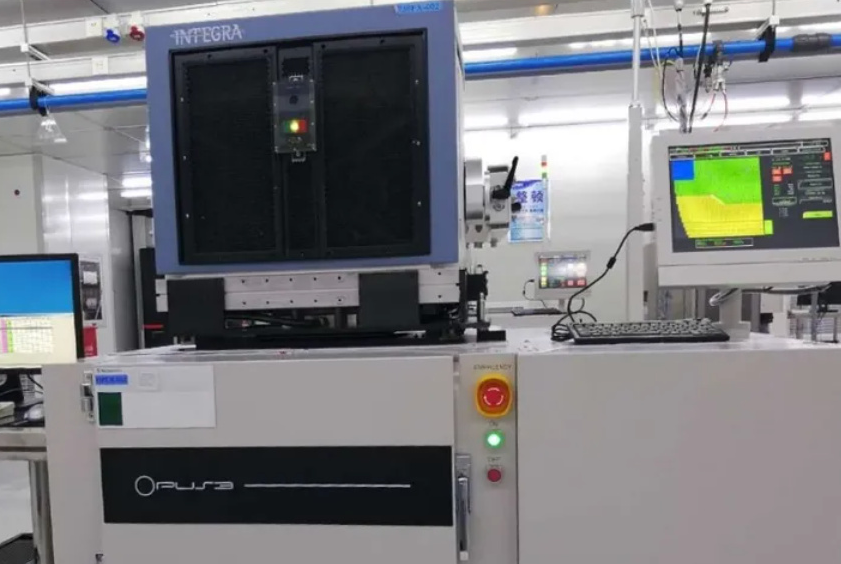

晶圆CP测试系统对晶圆上异常芯片的筛选，首先依赖探针卡将测试机的信号连接到每颗die的焊盘上。晶圆被固定在卡盘上，探针卡上的探针阵列与晶圆上的die逐一接触，完成从测试机到芯片内部电路的电气路径建立。晶圆CP测试系统通过测试序列逐项测量每颗die的直流参数、射频指标和数字逻辑功能。如果某一颗die的某项参数超出规格限值，它就被标记为异常芯片。

参数测试：逐项衡量电气性能

异常芯片的识别基于预设的限值。晶圆CP测试系统从基本的漏电流测试开始——在芯片输入引脚施加特定电压，测量流经引脚的电流值。漏电流过大意味着栅氧化层存在缺陷；开启电压偏差则反映掺杂浓度或阈值电压的偏移。对于射频芯片，发射功率、频率误差和接收灵敏度等指标直接反映射频前端性能。晶圆CP测试系统按预设测试序列逐项测量每颗die的参数，将测量值与规格限值比对，判断其是否落在合格范围内。

良率Map：空间分布中的异常模式

晶圆CP测试系统将每颗die的测试结果映射到晶圆的空间位置上，形成良率分布图。边缘位置失效比例偏高通常源于晶圆边缘的工艺均匀性问题；特定区域集中失效可能指向光刻或刻蚀工艺的局部偏差；而随机分散的失效点则更可能是颗粒污染导致。通过识别这些空间分布模式，晶圆CP测试系统不仅筛选出异常的芯片，还帮助工艺工程师追溯问题的根源。

修调与筛选的边界

部分参数超出规格限值的die并非完全不可用。晶圆CP测试系统的修调测试通过熔丝或非易失存储器调整基准电压或频率等关键参数，将原本处于边缘状态的die拉回合格区间。修调成功的die仍计入良品，修调失败的则被标记为异常。这种筛选方式针对的是可修复的异常，而非缺陷本身。

失效分类与数据输出

晶圆CP测试系统对异常芯片进行分类标记，区分失效类型。测试完成后，输出包含每颗die良率状态和失效类型的Map文件，供划片和封装工序使用。晶圆CP测试系统在这一环节的价值，体现在将异常芯片的识别精度从“整片晶圆”精确到“每颗die”。在封装之前完成这一筛选，封装成本只支付给已知良品，而非整片晶圆上所有die。
