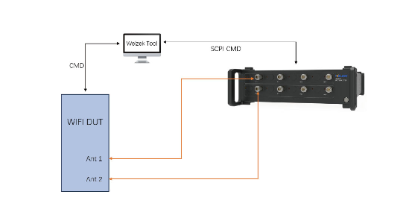

射频器件定制开发有一个特点：改版周期长、流片费用高、测试难度大。如果按照“设计→流片→测试→改版”的串行流程走，一次改版就是数周和数万元的代价。测试验证不应该是设计完成后的验收环节，而应该嵌入到开发流程的每一个阶段，从方案选型到最终定型，测试一直在场。

方案选型阶段的快速摸底

在器件选型和方案比对阶段，测试验证就已经开始了。采购不同供应商的评估板，用频谱仪和网络分析仪快速测量关键指标——增益、噪声系数、线性度。这个阶段的测试不追求全面，而是快速排除明显不达标的选项，缩小候选范围。测试结果直接反馈到选型决策中，避免将存在明显性能短板或不稳定因素的器带入下一阶段。

原理图设计阶段的可测试性规划

原理图设计阶段，测试验证的介入方式是“规划测试点”。在关键节点（如射频输入端、输出端、偏置点）预留测试焊盘或测试座，在关键路径上预留匹配元件备选焊盘。这些测试点在后续调试中能极大降低排查难度，减少不必要的重复验证。可测试性规划的核心在于为后续调试和验证预留操作空间，避免因测试点覆盖不足而无法定位问题。

PCB设计阶段的仿真与预测试

PCB设计完成后、投板之前，进行仿真验证。使用ADS或HFSS对关键传输线和阻抗匹配进行仿真，确保设计阶段的射频性能在理论层面可控。仿真结果与设计指标的偏差——如回波损耗与目标值的差距——直接指导布线调整，在投板前即完成一轮闭环优化。

样板调试阶段的逐级验证

样板焊接完成后，测试验证进入核心阶段。从电源开始逐级上电，每确认一级正常再进入下一级。射频链路的调试顺序是从后向前——先测输出级、再测驱动级、最后测输入级。测试验证在这一阶段的节奏是“改一点、测一点”，每调整一个匹配元件就重新测量S参数和增益，确认改动方向是否正确。调试阶段的每一次微调都依赖测试结果的即时反馈，测试验证与调试过程完全同步进行。

小批量试产阶段的最终确认

完成样板调试后，进行小批量试产，覆盖正常工艺窗口和一定范围的工艺偏离程度。测试验证在这一阶段关注批内一致性和极端工艺条件下的性能波动。如果小批量测试的良率或性能一致性不符合量产预期，需要返回设计阶段调整相关参数后再进行新一轮试产验证。
